Question embout montant Sinar Norma

Je mesure 9 mm pour le diamètre et 1 mm pour le pas

Mais je ne suis pas un spécialiste de la question des mesures de vis mécanique


---------------------------------------

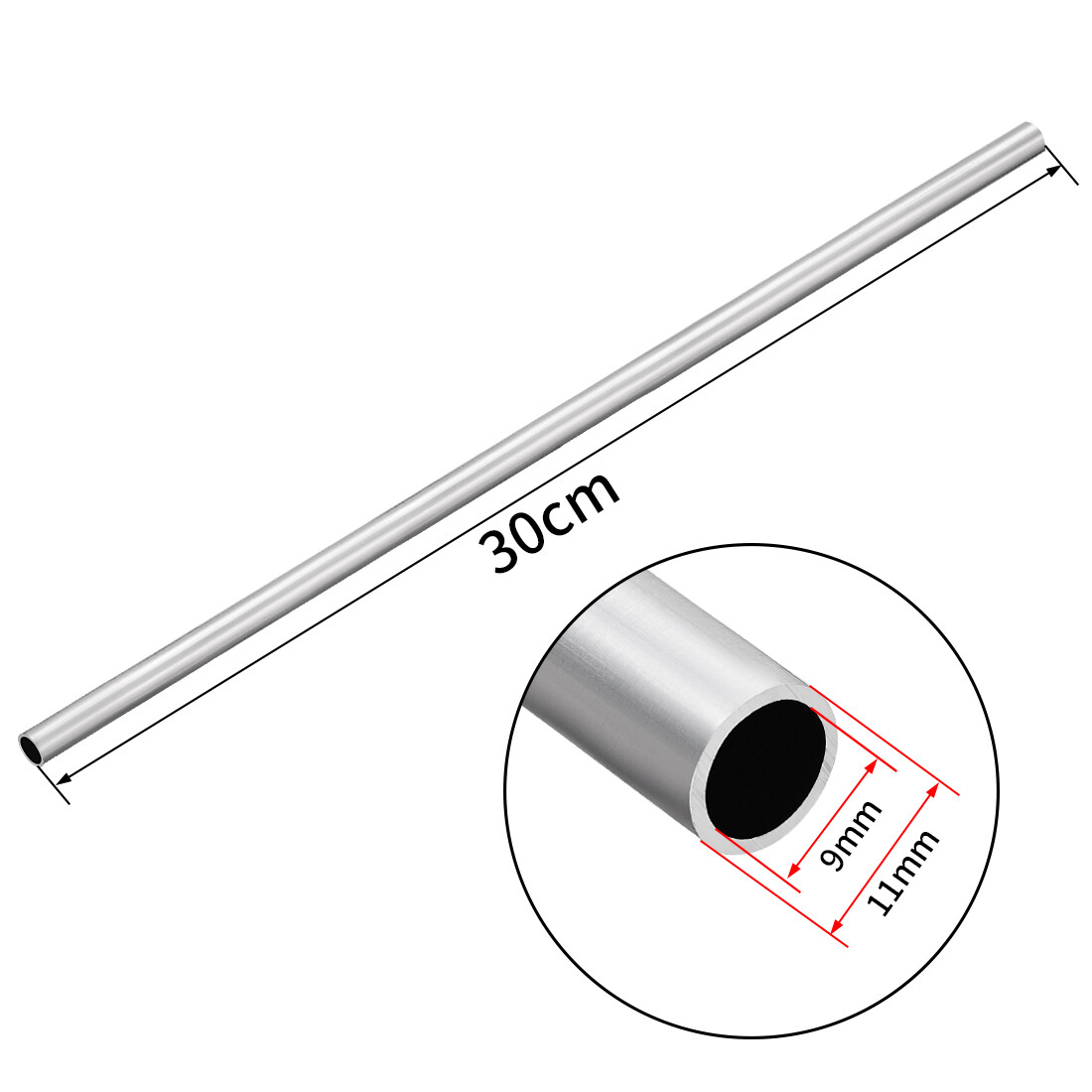

Tube droit rond en aluminium sans soudure 300 mm longueur.
Super pour augmenter le décentrement vertical ☺


---------------------------------------

[i.ebayimg.com]


---------------------------------------

Merci pour les réponses
Au pied à coulisse je mesure 9,4 mm pour le diamètre et 1,5 mm pour le pas .
J'ai vu que le diamètre effectif du M10 est : 9,026 mm
Je n'ai pas trouvé pour le M9 , qui est moins répandu , apparemment utilisé pour les culasse de moteurs


---------------------------------------

Je coupe la poire en deux!? Je mesure 9,5 pour le diamètre Pour le pas 1,5 mais je n'ai pas pour ce dernier l'appareil spécial pour la mesure donc à l'œil au pied à coulisse.


---------------------------------------

Pour mesurer le pas, une méthode assez précise (dans le sens où ils utilisent un pas standard et donc c’est la solution la plus approchante) consiste à caler votre pied à coulisse sur une longueur donnée (genre 15 mm par exemple) et compter le nombre de tours de filet. S’il y en a 10 ; alors c’est un pas de 1,5. S’il y en a 15 ; alors c’est un pas de 1.

Pas de la métrologie pure et dure mais bien pratique quand même.

J


---------------------------------------

Ventdesable écrivait:
-------------------------------------------------------
> Pour mesurer le pas, une méthode assez précise
> (dans le sens où ils utilisent un pas standard et
> donc c’est la solution la plus approchante)
> consiste à caler votre pied à coulisse sur une
> longueur donnée (genre 15 mm par exemple) et
> compter le nombre de tours de filet. S’il y en a
> 10 ; alors c’est un pas de 1,5. S’il y en a 15
> ; alors c’est un pas de 1.
>
> Pas de la métrologie pure et dure mais bien
> pratique quand même.
>
> J

Mais la vis ne fait même pas 1 cm ...

J'ai re-mesuré 1 filet avec un peu plus d'attention et je mesure 1,5


---------------------------------------

J'avais mesuré deux filets : 3 mm , c'est bien 1,5


---------------------------------------

Dans la pratique :
M10 n'entre pas, quel que soit le pas.
M9 coince sitôt entré.
Le profil le plus proche au peigne à filets est BSW 3/8-16 G, un bon vieux Whitworth.


---------------------------------------

Hello
personnellement, je ferai ce type d'accessoire à partir de barre et non de tube...
J.Ph.


---------------------------------------

Le M10 existe en pas de 1,5, en général un axe fileté en M10 fera plus 9,4 à 9,7mm de diamètre effectif.

Un bon achat pour ce genre de bricoles, avec un excellent rapport qualité prix, le coffret filières/tarauds GearWrench 3887 en métrique, UNF et UNC/Whitworth


---------------------------------------

amansjeanphilippe écrivait:
-------------------------------------------------------
> Hello
> personnellement, je ferai ce type d'accessoire à
> partir de barre et non de tube...
> J.Ph.
Oui car faire un filetage male 9,5 x1.5 sur un tube de diamètre intérieur de 9 cela n'ira pas...


---------------------------------------

9,5-1,5 il faut un diamètre intérieur mini de 8mm


---------------------------------------

L'idée était de passer une grande vis dans le tube:
[fr.aliexpress.com]
Mais c'est plus lourd.


---------------------------------------

Gilles Villaret écrivait:
-------------------------------------------------------
> Bonjour
>
> Je cherche les dimensions du pas de vis de
> l'embout noir des montants de Sinar Norma.

Pour vous aider, j'ai trouvé ceci :
[www.ebay.fr]
[www.ebay.com]

Contacter les vendeurs est possible.
[www.ebay.fr]
[www.ebay.com]


---------------------------------------

Merci Luc.

J'ai eu l'occasion d'acheter deux de ces embouts pour compléter une Norma. Pas sur que les vendeurs connaissent les caractéristique de ces pas de vis.
Pour faire des allonges de montants , pour une Norma 5x7 et 8x10 , je pense que JPA à raison .
J'ai vu des barres d'aluminium diamètre 11 mm longueur 200 mm , à voir pour la filière.


---------------------------------------

Tout cela pour finalement s'apercevoir que ces allonges ne servent à rien, les décentrements indirects étant largement suffisant.


---------------------------------------

Salut Henri
En fait tu as raison.
Sur une Kardan Bi 8x10 j'ai mis deux allonges , facile elles sont encore au catalogue.
Mais elle ne sort pas souvent de sa caisse.
J'avoue que je ne pense pas au décentrement indirecte au besoin,
Les tiges Sinar avaient deux usages , mais ils n'ont pas dut en mettre beaucoup sur le marché.


---------------------------------------

Gilles Villaret écrivait:
-------------------------------------------------------

> J'avoue que je ne pense pas au décentrement
> indirecte au besoin,

C'est pourtant une solution élégante ...

> Les tiges Sinar avaient deux usages , mais ils
> n'ont pas dut en mettre beaucoup sur le marché.

L'usage No2 ne peut se faire avec les décentrements indirects,
ll s'agit d'avoir une Normaflex à la manière des Rolleiflex.


---------------------------------------

[glennview.com]
[glennview.com]
Il s'agit de tiges d'extension verticales fabriquées par Sinar et provenant d'un appareil 4X5. Elles se vissent dans les tiges verticales Sinar Norma existantes. Les élévateurs Sinar F/F2 ont un diamètre différent.

[glennview.com]


---------------------------------------
