Bonjour,
Je reviens vers vous pour mes problématiques d'échelle de distance sur les objectifs des folding.
Le modèle qui me pose soucis est un Zeiss Nettar.
Après avec complément nettoyer l'optique et dégommer les vitesses lentes je m'attaque à la partie mise au point.
Après fabrication d'un petit dépoli je vérifie que l'infini n'était pas au bon endroit. J'aligne donc les repères de l'infini et serre la petite couronne. Mais pour les autres distances ce n'est pas bon. J'ai refait en sens inverse : j'aligne sur 3m et l'infini n'est pas au bon endroit...
Que dois-je faire ?
Merci d'avance.
Slts,
Dominique
---------------------------------------
il faut que le dépoli soit bien plaqué sur le même plan que le film, et la face dépoli vers l'objectif
---------------------------------------
Je suppose que l'échelle des distances est compatible avec cette focale ?
Cordialement ; Jean.
---------------------------------------
Oh ben à peu près hein ! ^^
---------------------------------------
Oui j'ai bien mis le dépoli dans le bon sens.
---------------------------------------
Je ne connais pas la fabrication de cet objectif mais je me permets de relater la mésaventure que j'ai eu avec la mise au point d'un folding (j'en ai d'ailleurs fait allusion dans une discussion voisine.
Généralement la mise au point se fait par dévissement de la lentille frontale (de la lentille frontale pas de l'ensemble du groupe optique avant). J'avais un objectif Solinar sur une Agfa Isolette dont la graisse de la mise au point avait séché, elle était donc bloquée et quand on actionnait la bague c'est l'ensemble du groupe optique avant qui se dévissait de l'obturateur. La mise au point ne se faisait donc pas correctement.
Mais je le répète je ne connais pas la construction du Nettar qui je crois est un 3 lentilles contrairement au Solinar qui est un 4 lentilles comme un Tessar.
---------------------------------------
Il s'agit ici du même cas de figure. Lentille frontale qui tourne pour faire le point. Ma question était sur le fait que je ne pouvais pas avoir l'infini sur la bague gravée et en même temps une autre distance juste. Est-ce que vous avez déjà eu ce type de problème. Ce ne serait pas la bonne bague ?
---------------------------------------
Par les temps qui court, on peut tout imaginer, les appareils sont bricolés par des gougnafiers et vendu avec un coup de cirage sur la cuirette, histoire de faire propre pour la vitrine !
---------------------------------------
La bague indiquant les distances est tenue sur le groupe optique avant tournant par des vis pointeaux (sans tête) sur la périphérie. Si la graisse de mise au point est figée, si quelqu'un a forcé, ou bricolé l'ensemble, la bague peut simplement être décalée; la distance de mise au point inscrite ne correspond plus a la mise au point réelle.
---------------------------------------
Je sais bien que la bague peut et a tourné. Ma question est
Si je cale sur l'infini au dépoli et que j'aligne la bague sur le repère infini puis serre celle-ci et je tourne sur 3m par exemple c'est tout flou. Comme si la bague ne correspondait pas à la lentille frontale de l'objectif. Si je fais une échelle sur un petit carton avec les bons repères cela va fonctionner mais bon....
---------------------------------------
Ce n'est pas forcément la mauvaise bague, car le tirage optique est réglé par des cales pour compenser les déviations de longueur focale (focale réelle VS focale théorique) Si il est bon à l'infini, et pas tout à fait net à distance mini, il faut ajouter ou retirer des cales sous l'obturateur jusqu'à ce que tout corresponde, en reprenant le réglage infini à chaque fois.
J'ai vu pas mal de ces foldings mal réglés d'usine.
Modifié 1 fois. Dernière modification le 18/07/24 09:32 par Vest Pocket.
---------------------------------------
Très bien merci.
---------------------------------------

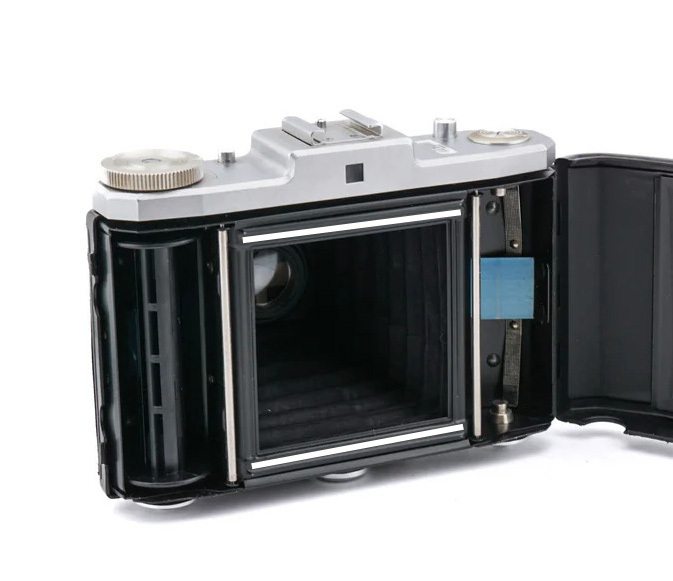

Attention, le plan de référence pour la mise au point sont les deux traits blancs sur la photo ci-dessous, votre dépoli doit être en appui sur ces deux rails et pas ailleurs. Éviter aussi qu'il chevauche les rouleaux dont la précision de positionnement est très approximative. [ www.zupimages.net]
--------------------------------------- Merci pour toutes ces précieuses informations.
---------------------------------------
Les "rails" internes sont la référence, pas les rails externes.
---------------------------------------
c'est pour ça que j'avais écrit, que le dépoli soit bien plaqué sur le même plan que le film.
Selon le modèle de folding ça peut prendre plusieurs formes, rail usiné pour les appareils très sérieux ou simplement la tôle du guide film avec souvent plusieurs niveaux, dont celui qui guide le film et qui a la même largeur que le film.
Pour pas me planter j'ai un dépoli à la taille de la largeur du film et pas plus.
Et je fais le contrôle avec un microscope x20 qui est focalisé sur le grain du dépoli.
Un professionnel comme Maël fera ça avec un auto collimateur
Modifié 1 fois. Dernière modification le 19/07/24 09:06 par Moskva 4.
---------------------------------------
On peut saluer le fait que Vest Pocket donne ces infos à Doumévar qui pourrait être un potentiel client pour lui.
Un bon point à son (re) nouvel atelier de réparation.
---------------------------------------
Les nettar étaient les optiques et appareils bon marché pour des photos tirées le plus souvent par contact
Objectifs simples et suffisants
Le PB des foldings est comme disait Maël le positionnement relatif de l'obturateur la lentille avant ne suffisant plus
Il vaut mieux un Tessar
Encore que un Tessar ou un Nettar sur obturateur sur une chambre même 9x12 sera toujours plus facile à régler optiquement ou plus facile a mettre au point que la même formule avent la lentille avant qui se dévisse sauf à avoir un foldings haut de gamme type Ikonta
S'encagner sur foldings nettar me semble peu productif
Donc Maël a raison de ne pas prendre ces appareils, au prix du temps passé on excède vite la valeur vénale de l'appareil et on n'a pas de valeur d'usage
---------------------------------------
Bonsoir,
Et évidemment un grand merci à Vest Pocket. J'ai réussi à tout caler et suis très content du résultat. J'ai exposé un film et fait un tirage après scan. C'est très beau, très net, beau modelė.Les négatifs sont bien contrastės. Pour un si petit objectif non traitė le résultat est bluffant.
---------------------------------------
|
