Echelle des diaphragmes déclipsée sur Sironar N 300
Envoyé par clacha
clacha
Echelle des diaphragmes déclipsée sur Sironar N 300
vendredi 26 février 2021 18:58:16 Bonjour,
La bande aluminium de l'échelle des diaphragmes s'est décrochée à une extrémité sur mon Sironar N 300 : une sorte de rivet assez fin a sauté.
Que faut-il faire ? colle ? rivet ?
---------------------------------------
Ce n'est pas une vis plutôt ? ===================================================================== Anything more than 500 yds from the car just isn't photogenic. - Brett Weston Quelques images et vidéo : [ www.facebook.com]
--------------------------------------- Effectivement, avec un bon éclairage on voit que ce sont des vis très fines.
Merci
Est-ce qu'il y a des spécialistes qui vendent ces vis ou faut-il chercher parmi les fournisseurs classiques ?
---------------------------------------
J'en ai peut être. Il faudrait que vous me fassiez une photo et mesurer les dimensions de celle qui reste... ===================================================================== Anything more than 500 yds from the car just isn't photogenic. - Brett Weston Quelques images et vidéo : [ www.facebook.com]
--------------------------------------- Merci François, c'est sympa.
Je n'ai pas le matériel sur place pour dévisser l'autre vis, je le ferai la semaine prochaine quand je serai rentré.
---------------------------------------
Bonjour,
Deux pistes pour se fournir :
Les fournisseur d'horlogerie
Les fournisseurs de modélisme ferroviaire ou autre.
Si vous mesurez le diamètre de la vis, regardez la vis normalisée à de diamètre. Il est peu probable que les Allemands aient mis une vis non normalisée .... Mais bien sur, l'idéal est de connaître le diamètre et le pas ...
---------------------------------------
Auquel cas vous pouvez contacter l'Octant. Ils ont beaucoup de vis. [ www.octantenligne.com] J
--------------------------------------- Bonsoir,
et si vous ne trouvez pas, un simple petit point de colle proche du taraudage ferait l'affaire. On trouve tout ce qu'il faut en colles métal. Une banale cyanoacrylate ferait aussi l'affaire, l'indicateur de diaph n'exerçant aucune tension sur le corps de l'objectif. YD
---------------------------------------
Bonjour ! Pour info, le wiki de service nous donne ces spécifications pour les petites vis métriques ISO, mais la liste ne descend pas en-dessous du M1x0,25 (ou M1x25 avec le pas en centièmes), ce qui et déjà très petit (sauf, évidemment pour le légendaire calibre 101 de chez Jaeger-le-CoultreMD, pour lequel une vis M1,6x0,35 est un tire-fonds de charpente)https://fr.wikipedia.org/wiki/Filetage_m%C3%A9trique
toutes cotes en mm
diamètre diamètre de
diamètre interne pré-perçage
vis pas écrou pour taraudage
M1 0,25 0,729 0,75
M1,1 0,25 0,829 0,85
M1,2 0,25 0,929 0,95
M1,4 0,3 1,075 1,1
M1,6 0,35 1,221 1,25J'ai par ailleurs trouvé chez le fournisseur de tarauds ci-dessous ces cotes :
M0,8x0,2
M0,9x0,225 Quant aux vis d'horlogerie ... c'est très difficile de s'y retrouver ! Le nombre de références est vertigineux ... et les prix peuvent varier d'un facteur 1000 ;-) Espérons simplement que cette vis de fixation d'une échelle de diaphragmes esr une vis facile à trouver ... Si par chance c'était une M1,2x0,25, vis courante en lunetterie, ce serait déjà trouvé-de-Chine (bon, d'accord, il faut en prendre une boîte de 1000 mais pour à peine plus de 5 euros les mille port compris ...)Et s'il faut re-rarauder la fixation, le taraud-de-Chine M1,2x0,25 coûtera plus cher que
les mille vis, mais pas beaucoup plus cher : 8 euros + 5 euros de port.On trouve également sur hibeille-de-Chine des vis M1x0,25 en quantités plus raisonnables (paquet de 20 pour environ 5 euros port compris)Et pas besoin de sortir de l'UE pour de belles vis laiton M0,8 (ce sont les frais de port qui ne sont pas cadeau ;-) )Tout le monde n'a pas la chance d'habiter dans l'arc jurassien franco-suisse, où il y a toujours un marchand de fournitures d'horlogerie à deux pas de chez soi ... .. et son caralogue pdf de 266 pages à télécharger ;-)E.B.Modifié 3 fois. Dernière modification le 28/02/21 14:31 par Emmanuel Bigler.
--------------------------------------- rue Réaumur chez [ www.selforparis.com] . demander sur place.
--------------------------------------- Dans la photo il n'y a pas de vis de 1.6 c'est du 1,7 / / 0,35
Les vis de fixation des échelles de diaphs sont 1,4 / 0,30 et ce sont des vis à têtes bombées.
En Horlogerie c'est du 1,6 / 0, 30.
Envoyez moi votre adresse je vous envoie une ou deux vis suivant votre besoin.
Il m'en reste environ une bonne centaine en stock
Gérard
Modifié 1 fois. Dernière modification le 28/02/21 17:00 par Gérard Métrot.
---------------------------------------
Gérard Métrot écrivait: ------------------------------------------------------- > ... > Les vis de fixation des échelles de diaphs sont 1,4 / 0,30 et ce sont des vis à têtes bombées. Bonsoir et merci de l'info ! Donc ces petites vis M1,4x0,30 sont dans la série normalisée ISO, ça simplifie la recherche ... mais je note que la recherche devrait a priori être terminée ;-) E.B.
--------------------------------------- La recherche n'est pas encore terminée, n'ayant pas les petits tournevis sur place en ce moment.
En tous les cas, merci à vous tous, je découvre un univers de vis !
---------------------------------------
La vis restante donne en première approximation : 2.5 mm pour la tête, 2 mm de long et 1 mm de diamètre.
Ce n'est qu'une approximation, faute d'instruments pour une mesure plus précise.
Je vais acheter un premier lot de vis et procéder par itérations, ce type de vis pourra toujours servir à dépanner...
---------------------------------------
clacha écrivait:
-------------------------------------------------------
> La vis restante donne en première approximation :
> 2.5 mm pour la tête, 2 mm de long et 1 mm de
> diamètre.
> Ce n'est qu'une approximation, faute d'instruments
> pour une mesure plus précise.
> Je vais acheter un premier lot de vis et procéder
> par itérations, ce type de vis pourra toujours
> servir à dépanner...
A votre place je prendrai en compte les infos et la proposition de Gérard Métrot.
Tout le monde ici sait qu'on peut lui faire totalement confiance.
---------------------------------------
Et en plus d'être hyper fiable, il a le cœur sur la main !
Alors, pensez bien à le remercier !
---------------------------------------
clacha écrivait:
-------------------------------------------------------
> La vis restante donne en première approximation :
> 2.5 mm pour la tête, 2 mm de long et 1 mm de
> diamètre.
> Ce n'est qu'une approximation, faute d'instruments
> pour une mesure plus précise.
> Je vais acheter un premier lot de vis et procéder
> par itérations, ce type de vis pourra toujours
> servir à dépanner...
Ce type est incroyable !
Des comme lui, c'est collector, non ?
------------------------------------------------------------------------------------------
On n'apprécie jamais ce que l'on a, jusqu'à ce qu'on ne l'ait plus.
Le papier toilette en est un bon exemple.
---------------------------------------
Sut tous les obturateurs Compur et Copal c'est du 1,4/0,35
Mais j'ai déjà vu des échelles avec des vis plus grosses ou collées à la Cyanolite.
En réparation j'ai vu beaucoup d'horreur et maintenant avec les tutos je suis content d'avoir passé le flambeau à Roleiz
---------------------------------------
clacha écrivait:
-------------------------------------------------------
> Bonjour,
>
> La bande aluminium de l'échelle des diaphragmes
> s'est décrochée à une extrémité sur mon
> Sironar N 300 : une sorte de rivet assez fin a
> sauté.
>
> Que faut-il faire ? colle ? rivet ?
Pas pensé à la soudure ?
---------------------------------------

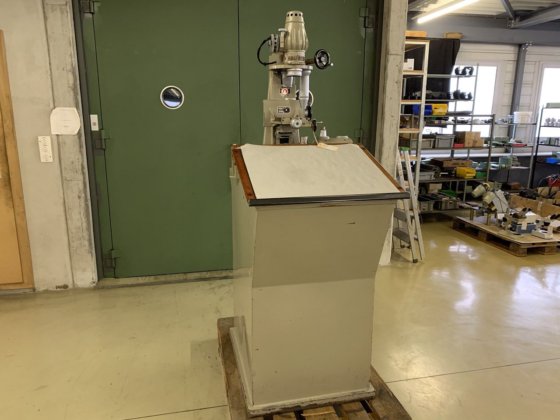

... faute d'instruments pour une mesure plus précise.C'est le moment de sortir un bon projecteur de profils, de préférence un HauserMD (Bienne, CH-BE) avec l'objectif télécentrique 100x : la vis M1,4x0,35 se projettera magnifiquement et apparaîtra sur le dépoli comme si c'était une M140x35 ! E.B.
--------------------------------------- J'ai retrouvé les références d'un magasin à Strasbourg où j'avais il y a quelques années acheté des tiges filetées en M1,4 et M1,6 sans être obligé d'en prendre 5 kg. Il y a un grand choix de vis en M1 - M1,2 - M1,4 - M1,6 https://micro-modele.fr/fr/89-din-84-m14E.B.
--------------------------------------- Pour aller avec la soudure on peut essayer l'agrafeuse
---------------------------------------
Et "pop" un rivet aveugle c'est pas mal pour une optique
---------------------------------------
Marcel, il existe des rivets POP hyper petits.... Ce serait donc possible dans cette application ! ;-)
---------------------------------------
Le mini c'est 1.2 mm
---------------------------------------
Ah, tu vois ;-)
---------------------------------------
Le mini c'est 1.2En rivets anglais, d'accord, mais depuis le brexit, en continental, c'est combien le mini ? E.B.
--------------------------------------- |
