JOBO CPE2+ qui chauffe sans s'arrêter, help.

j'ai le même problème, je l'ai résolu en mettant énormément d'eau dans le bain marie pour ne pas avoir à réguler la température pendant le cycle (N&B). Sinon,vous pouvez mettre dans le bain marie une thermostation d'aquarium après avoir porté le bain marie à température.


---------------------------------------

Bonjour,
J’ai eu un problème de régulation sur ma CPE2 ( pas +).
C’était le bilame « chauffé «  par la sonde qui ne basculait pas correctement et donc
Ne coupait plus l’alimentation de la résistance.
On accède facilement à cet élément. En le « trifouillant «  j’avais réussi à le remettre
En service, mais le basculement n’était pas constant et donc la régulation mauvaise.
J’ai donc installé un nouveau régulateur ( 10€ environ) .
Si cela vous intéresse, je peux vous envoyer la photo par mail.
Le schéma électrique n’est pas vraiment nécessaire, il suffit de suivre les fils.
Cordialement.
Jean


---------------------------------------

Le thermostat est un peu comme sur un vieux frigo, un bulbe refermant un gaz, un capillaire en cuivre pour remonter la pression à une membrane qui fait basculer les contacts électriques. La température de consigne agit sur le point de basculement.
C'est probablement ce thermostat qui est HS, capillaire cassé et ou perte de gaz.


---------------------------------------

Moskva 4 écrivait:
-------------------------------------------------------
> Le thermostat est un peu comme sur un vieux frigo,
> un bulbe refermant un gaz, un capillaire en cuivre
> pour remonter la pression à une membrane qui fait
> basculer les contacts électriques. La
> température de consigne agit sur le point de
> basculement.
> C'est probablement ce thermostat qui est HS,
> capillaire cassé et ou perte de gaz.

Jean, un petit tuto pdf a télécharger pour servir à toute la communauté...

D'avance merci

Francois

=====================================================================
Anything more than 500 yds from the car just isn't photogenic. - Brett Weston

Quelques images et vidéo : [www.facebook.com]


---------------------------------------

Je pense avoir mis la bonne adresse mail pour JO81.
Effectivement je pense que c'est le thermostat bilame qui est défectueux. Ce qui me gène dans son remplacement c'est le "....un bulbe refermant un gaz, un capillaire en cuivre pour remonter la pression à une membrane qui ....." Est-ce soudé au thermostat ou faut-il remplacer l'ensemble thermostat & bulbe?


---------------------------------------

Je vous ai envoyé la photo du régulateur par mail.
Celui-ci comprend une nouvelle sonde.
Personnellement, j’ai laissé en place l’ancien système.
Je ferais un « Tuto » courant semaine prochaine.
Cordialement.
Jean


---------------------------------------

Bonjour jo81,je suis preneur de la doc aussi,étant confronté au même problème.
Merci d'avance,Robert.


---------------------------------------

La foule: "UN TUTO...un tuto....un tuto....un.....tuto... un.... pdf.... !!"

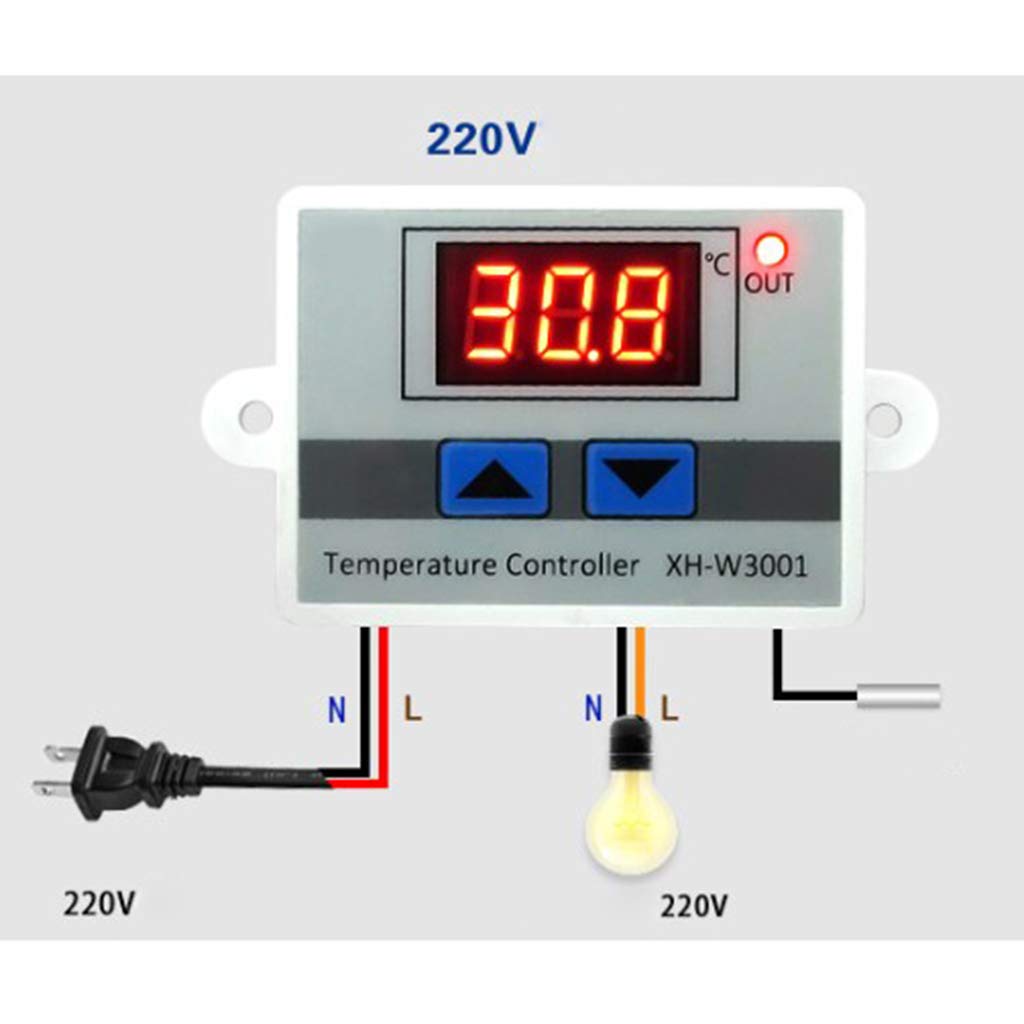

Merci d'avance, bien reçu la photo du XH W3001.


---------------------------------------

je n'ai pas démonté ce thermostat, car il fonctionne sur ma CPE2, mais je pense que c'est un ensemble non dissociable,
Le corps de la partie contacteur et réglage température est fixé dans 2 lumières en arc de cercle pour régler la position du corps de manière que le repère de température du bouton de réglage tombe en face de la bonne température du bain, mesurée avec un autre thermomètre, c'est une calibration mécanique.


---------------------------------------

Le thermostat est effectivement indissociable du capillaire.
Le démontage de cet ensemble m’a paru délicat.
De plus, je n’avais aucune référence de cette pièce et donc
Aucune certitude quant à son approvisionnement.
C’est pour cela que j’ai installé un autre régulateur qui utilise
Une nouvelle sonde ( pt 100) qui est fournie avec le régulateur
Électronique.
Comme il faut que je réouvre tout pour vous faire des photos ( sûrement
Avec un appareil dont il est interdit de parler ici ), cela sera pour
La semaine prochaine.
Cordialement
Jean


---------------------------------------

Merci Jean


---------------------------------------

Les régulations très basiques comme celle-ci, c'est-à dire qui fonctionne on/off(*), peuvent facilement être remplacées : il y a juste un capteur de température et un relais de puissance . Le capteur de température s'installe physiquement en remplacement de l'existant, et on connecte à l'identique la résistance du chauffage sur les contacts du relais.

Ce genre de réparation s'applique aussi aux presses à chaud US. C'est tout le charme des engins rustiques

Pour tous ces engins utilisant des systèmes mécaniques, on trouve de meilleurs dispositifs électroniques (avec un hystérésis beaucoup plus réduit que ceux que présentant habituellement ces bi-lames de base.


(*) les régulations plus sophistiquées - comme les proportionnelles- envoient constamment du courant mais modulé en train d'ondes.


---------------------------------------

Ce genre de thermostat peut faire l'affaire, certes moins finement réglable

[www.conrad.fr]

Mais ça peut dépanner.
J'avais fait un bac thermostaté avec, et un chauffe eau thermoplongeur. Mais il faut faire circuler l'eau.

Comme dans la jobo.


---------------------------------------

un truc (un peu chère) qui a l'air sympa pour remplacer un chauffage défectueux
[www.theimagingwarehouse.com]
peut chauffer jusqu’à 27l d'eau et stabiliser à +/- 0,25°C


---------------------------------------

Sinon,il faut voir chez Jobo,la pièce doit être encore dispo


---------------------------------------

bellegarde écrivait:
-------------------------------------------------------
> Sinon,il faut voir chez Jobo,la pièce doit être
> encore dispo

Jobo n'étant qu'un assembleur, cela vaut le coup de chercher la pièce originale: rien que sur la pompe, qui est un modèle d'aquarium, il y a un facteur x3 ou x4.... et ça, c'était à l'heure bénie de l'argentique! P.ex. je crois que le moteur derniers modèles est un modèle essuie-glace Valéo pour les BMW série 3..(au prix Jobo on aurait cru Série 7!)

Rien que la pompe à pied pour ouvrir les cuves Expert, 62€ contre 7.2 au vieux campeur, + un bouchon caoutchouc au laborantin (5.2), soit 12.4.... et figures-toi que les négatifs ils sont pareils ;-)


---------------------------------------

Alors il faut ouvrir la bête et voir les références ou les caractéristiques de la pièce.


---------------------------------------

@ JO81
Voici une ancienne discussion sur un autre forum où il y a des photos de CPE2 ouvertes. Armé du régulateur électronique que vous avez installé, (n'ouvrez pas votre CPE2 (c'est assez emmer......t) dites moi si vous avez branché:
1) le 220 sur les 2 fils en bas à gauche (des photos) du circuit imprimé, près du bouton marche arrêt.
2) la sortie utilisation (qui fournit du 220) sur la résistance chauffante.
3) percé le plastique de la CPE2 quelque part pour plonger la sonde dans l'eau du bain?


---------------------------------------

Bonjour,
Chose promise, chose due!
J’ai fait un descriptif sommaire que j’ai mis sur wetransfert.
Le lien. [we.tl] /t-mkyzuoeaEw.
Cordialement.
Jean


---------------------------------------

Je ne sais pas comment fonctionne ce lien. Je ne vois aucun fichier arriver.... Auriez-vous quelques combines pour le voir venir ?


---------------------------------------

Pareil que toi Paul


---------------------------------------

Normalement dans votre navigateur taper
[we.tl] /t-mkyzuoeaEw
Cordialement
Jean


---------------------------------------

Halala... Ces jeunes.. :-)

[we.tl]

---------------------------------------------
" Seuls les plus aptes survivront. "
(Charles Darwin)


---------------------------------------

Super merci, il me semblait bien qu'i manquait quèque chose


---------------------------------------

Un grand merci à Jo et à Babar,mais franchement,cela dépasse mes compétences en bidouilles. Je trouve mon système de thermoplongeur d'aquarium beaucoup plus simple puisqu'il suffit de le laisser tremper dans le bain marie;par contre étalonnage obligatoire,comme pour le système mentionné.Mais j'en reviens à dire que pour le NB,un bon volume de bain Marie suffit à ''amortir'' les variations de températures.
Encore merci, Robert.


---------------------------------------

Grand merci à tous les contributeurs et surtout JO81 pour son tuto. On en découvre à chaque fois: je pensais que la CPE2 n'avait qu'une vitesse moteur et que la CPE2+ en avait 2. La CPE2 de JO a 2 vitesses, par contre elle ne semble pas avoir de sécurité thermique contrairement à ma CPE2+. Bref les versions et les appellations sont assez labyrinthiques. J'ai déjà commandé ce fameux gadget électronique que j'installe dès réception. Je vous enverrais une photo (si ça marche).


---------------------------------------

Chose promise.... chose due.
